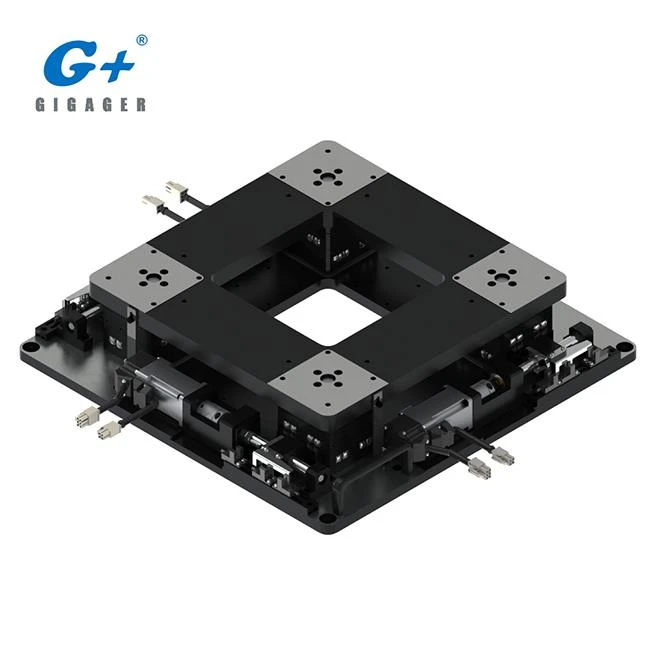

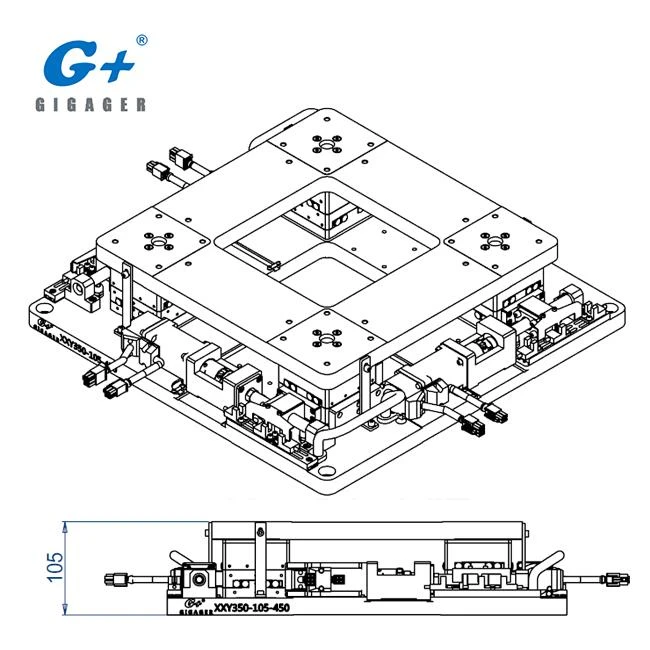

GIGAGER XXY Stadju ta 'Allinjament tal-Wafer XXY350-105-450, imsejjaħ ukoll XXY Alignment Stage jew UVW Stage. Sabiex tissodisfa l-ħtiġijiet differenti tad-disinn tal-utenti, GIGAGER jipprovdi disinni kemm vojta kif ukoll solidi. Minħabba d-disinn kompatt bi tliet assi, inaqqas ħafna l-għoli ġenerali, u jagħmel l-ispazju eħfef, irqaq u jiffranka l-ispazju.

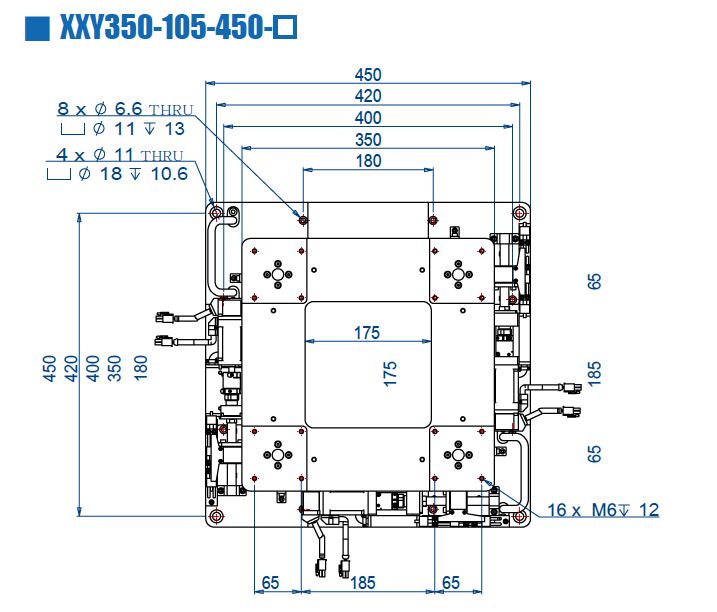

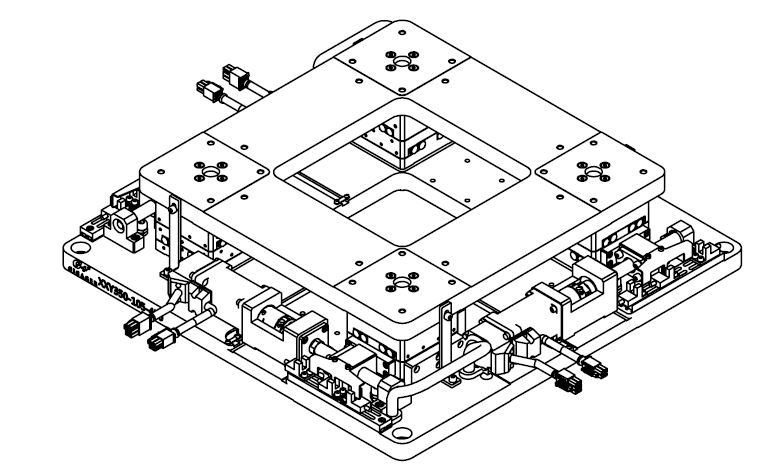

1. Speċifikazzjoni tal-Istadju XXY ta 'Allinjament tal-Wafer XXY350-105-450
Tabella tax-Xogħol | 350x350 | Livell ta 'preċiżjoni | G ： 2μm |
Daqs Bażi | 450x450 | B ： 5μm | |

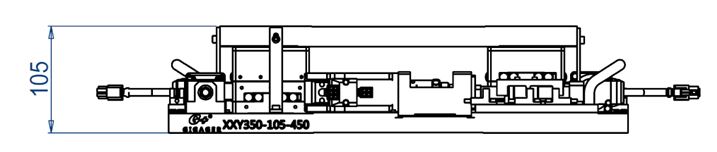

Għoli | 105 | P ： 10μm | |
Stroke lineari | ± 5 | N / H: 20μm | |
Angolu ta 'Azzjoni | ± 2.3 ° | Invita tas-Sewwieq | 1202 |
Flatness Azzjoni | ± 0.03 | Is-suġġeriment tat-Tagħbija | Orizzontali ≤100KG |
Sewwieq | Servo Motor 100W | Ipproċessar tal-Wiċċ | Anodizzazzjoni Trattament ta 'Sandblasting |
2. X'inhu l-Istadju XXY ta 'Allinjament tal-Wafer?

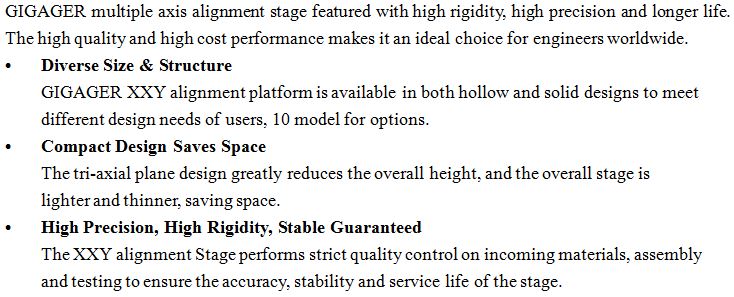

3. X'inhuma l-Karatteristiċi tal-Prodott ta 'GIGAGER XXY Wafer Alignment Stage?

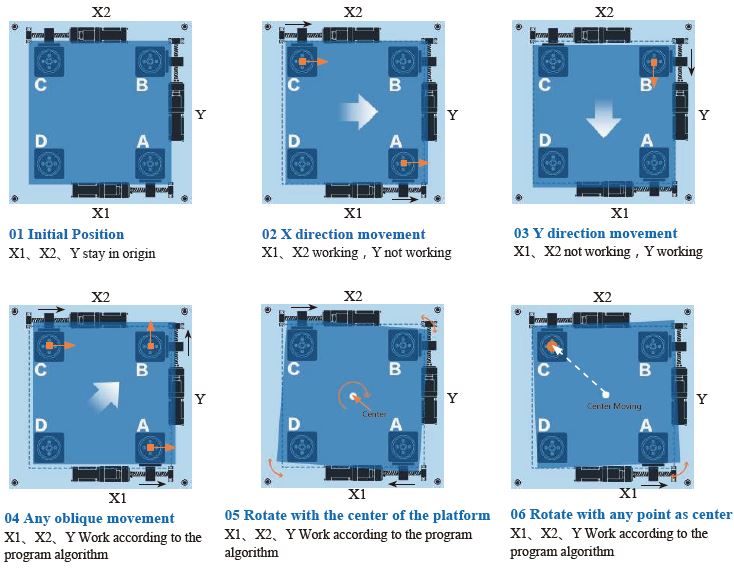

4. Il- Mod tal-Moviment tal-Istadju tal-Allinjament tal-Wafer GIGAGER XXY
* A 、 B 、 C huwa l-assi li jdur ， D huwa l-assi tal-iskjavi

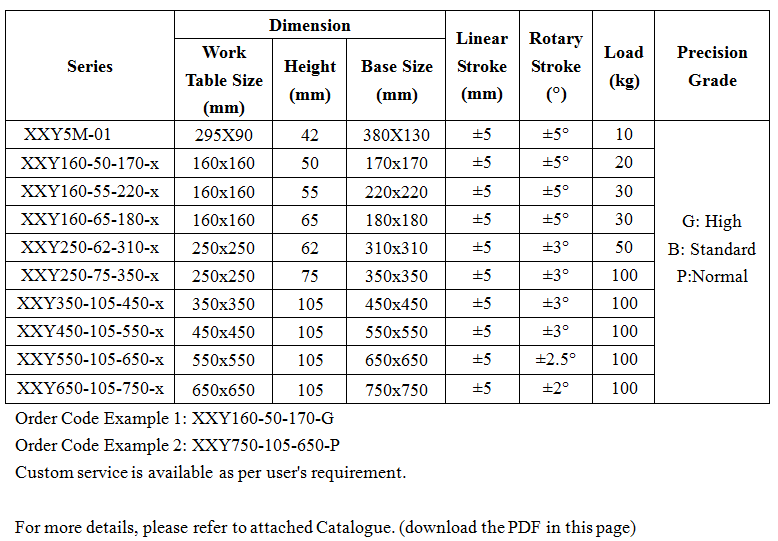

5. Kemm Mudell Hemm Disponibbli?
6. X'tip ta 'Apparat Jista' juża l-Istadju XXY ta 'Allinjament tal-Wafer?
|
|
Apparat ta 'Spezzjoni Elettronika | Multi-Assi CNC Tagħmir |
|
|
Magni laminar | Manipulatur |
|
|
| Apparat li jipproċessa l-lejżer | Magni illustrar |
Link tal-Vidjo: https://youtu.be/N5LYWt6WYIU
Għal aktar applikazzjoni, jekk jogħġbok ikklikkja GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Kif Agħżel il-Mudell it-tajjeb għall-apparat tiegħi?
Jekk jogħġbok ikkuntattja lill-inġinier tagħna għal suġġeriment tal-għażla tal-mudell.

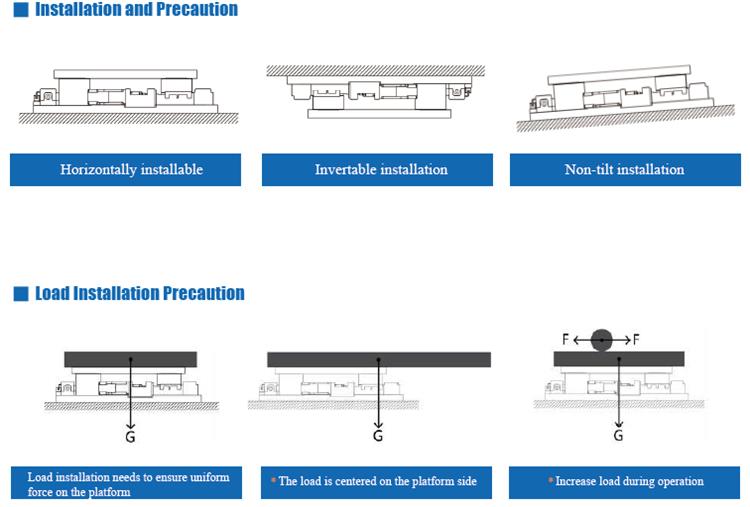

8. Kif Tinstalla l-Istadju XXY ta 'Allinjament tal-Wafer?
9. Għaliex tagħżel GIGAGER?
10. FAQ
11. Għarfien Relatat
Il-mudell ta 'utilità jiżvela pjattaforma ta' allinjament tal-UVW. Il-pjattaforma ta 'allinjament tal-UVW tinkludi bażi, xaft ta' rotazzjoni rranġat fuq il-bażi, mejda tax-xogħol, berings irranġati bejn il-mejda tax-xogħol u l-bażi, u slajd li jgħaqqad il-mejda tax-xogħol u x-xaft ta 'rotazzjoni. Ix-xaft ta 'rotazzjoni jinkludi xaft ta' rotazzjoni U, xaft ta 'rotazzjoni V, xaft ta' rotazzjoni W u xaft ta 'rotazzjoni kooperattiva. Ix-xaft ta 'rotazzjoni huwa magħmul minn mutur, xaft ta' l-igganċjar u vireg bil-kamin, u x-xaft ta 'rotazzjoni U, ix-xaft ta' rotazzjoni V u x-xaft ta 'rotazzjoni W huma rranġati b'mod parallel u fl-istess pjan. Il-pjattaforma tal-allinjament tal-UVW għandha l-vantaġġi ta 'struttura sempliċi, veloċità għolja ta' allinjament, effiċjenza għolja, stabbiltà qawwija, u kapaċità ta 'tagħbija qawwija, li tkun adattabbli għall-allinjament ta' rekwiżiti speċjali.
