Reducer Drive Armoniku

Sewqan Armoniku

Bħala manifattur Harmonic Drive professjonali, il-gearbox armonika GIGAGER tintuża ħafna fil-ġonot tar-robotiċi b'karatteristiċi ta 'disinn kompatt, piż ħafif, torque għoli, kwalità tajba bi prezz kompetittiv. GIGAGER jipprovdi firxa sħiħa ta 'reducers armoniċi ta' prestazzjoni għolja bi spiża li taqbel mal-gearboxes tas-sewqan armoniku Ġappuniż u Amerikan. Dawn huma l-alternattivi perfetti tal-veloċità armonika li jnaqqsu għall-baġit limitat tiegħek.

1. X'inhu r-Reducer Drive Harmonic?

It-trasmissjoni tal-ger armoniku ġiet ivvintata mill-inventur Amerikan CWMusser fl-1955. Huwa tip ġdid ta 'trasmissjoni li juża d-deformazzjoni elastika tal-membru tax-xogħol flessibbli fil-moviment jew fit-trasmissjoni tal-qawwa. Tikser it-trasmissjoni mekkanika billi tuża membri riġidi. Il-mudell tal-mekkaniżmu juża membru flessibbli biex jikseb trasmissjoni mekkanika, li jirriżulta f'firxa ta 'karatteristiċi speċjali li huma diffiċli li jinkisbu bi trasmissjonijiet oħra. Il-proċess ta 'deformazzjoni tal-membru flessibbli intermedju huwa bażikament armoniku simetriku. Minbarra l-ex Unjoni Sovjetika rreferiet għal dan it-tip ta 'trasmissjoni bħala mewġa jew drive drive flessibbli, l-Istati Uniti, Brittanja, il-Ġermanja, il-Ġappun u pajjiżi oħra huma msejħa Harmonic Transmission.

2. X'inhuma l-Karatteristiċi tal-Prodott ta 'GIGAGER Harmonic Drive?

• Saħħa għolja tal-flexspline tagħmel GIGAGER tagħmir ta 'sewqan armoniku waqt li tuża.

• Il-kapaċità għolja tat-torque tagħmel l-ingranaġġ armoniku ta ’GIGAGER eċċellenti.

• Lura baxxa ta 'tagħmir armoniku li tissodisfa r-rekwiżit ta' applikazzjonijiet ta 'preċiżjoni.

• Riġidità għolja tas-sewqan armoniku ta 'GIGAGER l-aktar sodisfatt punt tajjeb għall-utenti tagħna.

• L-output ta ’effiċjenza għolja jagħmel l-applikazzjoni tar-robot ta’ l-utenti taħdem bla xkiel.

• Id-disinn ultra-ċatt jippermetti lill-gearbox armonika ta 'GIGAGER tissodisfa r-rekwiżit ta' ffrankar ta 'spazju ta' l-utent għall-applikazzjoni ta 'ġonot robot.

• Gearboxes armoniċi tas-sewqan iddisinjati bix-xaft huma disponibbli għal ħtiġijiet differenti ta ’l-utenti.

• Prestazzjoni bi spejjeż għoljin tagħmel l-alternattiva perfetta ta 'veloċità armonika li tnaqqas għall-baġit limitat tiegħek

3. Konfigurazzjoni tas-Sistema ta 'SV Harmonic Drive Gearbox

Drive Armoniku magħmul minn tliet partijiet ewlenin, Spline Ċirkulari, Flexspline u Ġeneratur tal-Wave.

4. Kif jaħdem il-Gearbox Harmonic Drive?

Il-prinċipju tat-tnaqqis tal-ger armoniku ta 'GIGAGER huwa li juża l-moviment relattiv tal-Flexspline, Circular Spline u l-ġeneratur tal-mewġ, prinċipalment id-deformazzjoni elastika kontrollabbli tal-flexspline biex tirrealizza l-moviment u t-trasmissjoni ta' l-enerġija. Il-kamera ellittika fil-ġeneratur tal-mewġ idur fir-rota flessibbli biex tiddeforma l-flesspline. Meta s-snien tal-Flexspline u s-snien Spline Ċirkulari jidħlu u jqabbdu ma 'xulxin li huma fit-truf tal-fus twil tal-kamera ellittika tal-ġeneratur tal-mewġ, is-snien tal-Flexspline fit-trufijiet tal-fus qasir jitneħħew mis-snien tar-rota tal-azzar. Għas-snien bejn l-assi twil u l-assi qasir tal-ġeneratur tal-mewġ, l-istat semi-ingaġġat li gradwalment jidħol fl-ingaġġ tul sezzjonijiet differenti taż-żewġ stadji tal-Flexspline u l-Ispline Ċirkulari jissejjaħ gdim. Huwa fi stat ta 'rtirar gradwali mill-ingaġġ, li jissejjaħ diżattivazzjoni. Meta l-ġeneratur tal-mewġ jdur kontinwament, il-flexspline jiġi kostantement deformat, sabiex is-snien ta 'żewġ roti qed jibdlu l-istati tax-xogħol oriġinali tagħhom kontinwament matul l-erba' movimenti ta 'tqabbil, gdim, ingaġġ u diżingaġġjar, jiġġeneraw moviment xokkanti tas-snien u jirrealizzaw it-trasmissjoni tal-moviment mill-ġeneratur tal-mewġ sal-flexspline.

5. Kemm Mudell Hemm Disponibbli?

Għal aktar dettalji, jekk jogħġbok irreferi għall-Katalgu mehmuż. (niżżel il-PDF f'din il-paġna)

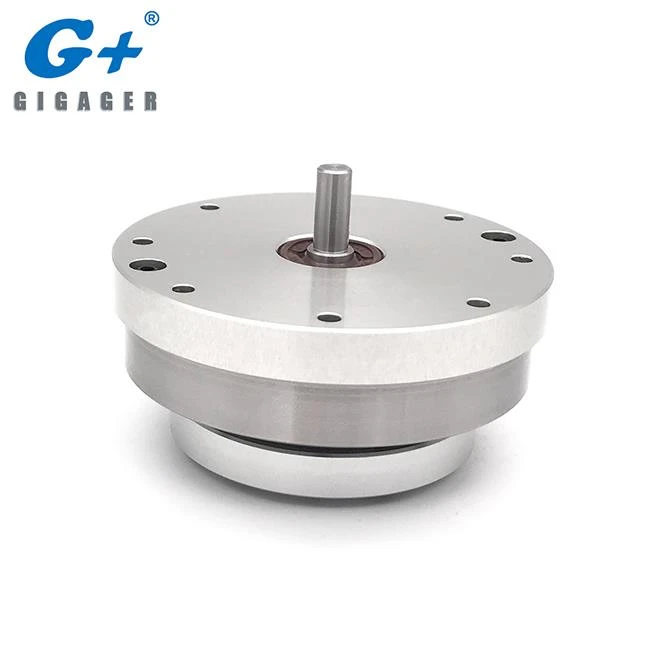

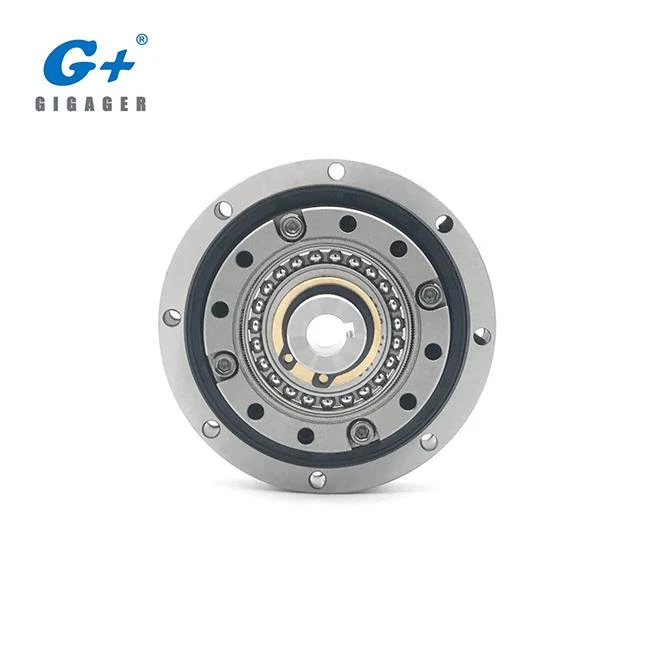

Tqabbil tar-ritratti ta 'GIGAGER Harmonic Drive Reducer

6. Għaliex tagħżel GIGAGER?

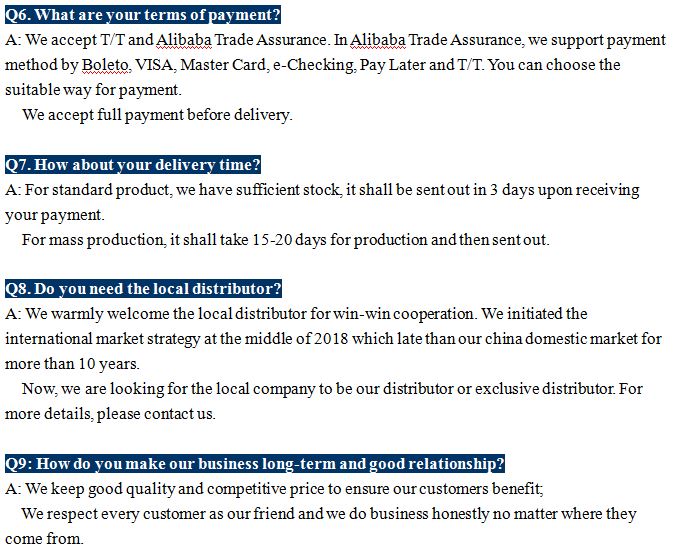

7. FAQ
