Actuator li jdur vojta għal servo motor

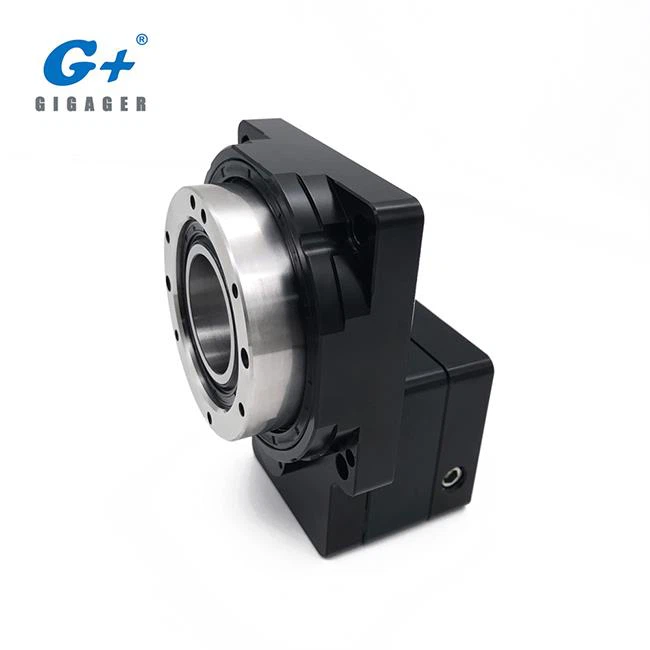

Dan huwa l-Mudell ta 'Rotary Tabella tal-mudell numru GSN85-18K-SV b'daqs tal-mejda 85mm proporzjon tal-ger 1:18 għal servo motor. GIGAGER Hollow Rotary Table imsejjaħ ukoll Hollow Rotary Stage li huma ddisinjati apposta għal servo motor gearbox għal applikazzjonijiet ta 'kontroll tal-moviment. Huwa jieħu vantaġġ sħiħ mill-flessibilità tas-servo motor, billi jagħti lill-disinjaturi aktar libertà tad-disinn tal-mekkaniżmu.

1. Speċifikazzjoni tal-Mudell GSN85-18K-SV

* Is-servo motor huwa kkonfigurat mill-klijent. Il-mudell ta ’hawn fuq huwa għal referenza biss

2. X'inhi t-Tabella li Jdur Vojta?

3. X'inhuma l-Karatteristiċi tal-Prodott tat-Tip SV Hollow Rotary Table?

4. Konfigurazzjoni tas-Sistema ta 'SV Tip Tabella Vojta

5. Kemm huwa disponibbli Mudell SV?

6. Kif Tikseb għall-Produzzjoni Akbar tal-Proporzjon tal-Irkaptu?

Għal xi applikazzjoni, il-proporzjon tal-ger akbar huwa meħtieġ, jista 'jinkiseb billi tingħaqad it-Tabella ta' Rotazzjoni Vojta ma 'Pjaneta ta' riduttur jew Angolu tal-lemin. Hawn taħt hawn lista kombinata għal proporzjon ta 'gerijiet differenti.

Taħlita ta 'Tabella ta' Rotazzjoni Vojta ma 'Planetarja Reducer

Taħlita ta 'Tabella ta' Rotazzjoni Vojta ma 'Redleer Angle Right

7. Liema tip ta 'apparat jista' juża l-Attwatur li Jdur Vojta?

Link tal-Vidjow Demo:

a. Dimostrazzjoni għat-Test Gyro https://youtu.be/PwKiObIMXRM

b. Demo għar-Raba 'Assi jew għall-5 Assi https://youtu.be/L9gheXQ6zLc

Għal aktar vidjow, jekk jogħġbok ikklikkja GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Kif Agħżel il-Mudell it-tajjeb għall-apparat tiegħi?

Għal aktar informazzjoni tal-għażla tal-mudell tal-Atturatur li Jdur Vojta, jekk jogħġbok irreferi għall-Paġni tal-Għażla tal-Mudell fil-Katalgu.

9. Kif Tinstalla s-Servo Motor għat-Tabella li Jdur Vojta?

Jekk jogħġbok irreferi għall-Katalgu jew ikkuntattja l-bejgħ tekniku tagħna.

10. FAQ

11. Għarfien Relatat

Il-pjattaforma li ddur vojta minn ġewwa tista 'tintuża biex:

1. Tabella li ddur fit-trasformazzjoni awtomatika tal-linja tal-produzzjoni;

2. Immarkar bil-lejżer jew spalla li ddur fil-magna tal-inċiżjoni;

3. Ix-xaft li jdur fil-mekkaniżmu tal-allinjament tal-preċiżjoni;

4, ġonot ta 'manipulazzjoni ħafifa;

5, ger bi preċiżjoni għolja sewqan dirett;

6, preċiżjoni għolja, torque għoli, riġidità għolja, faċli biex tużah, b'mutur stepper ta 'prestazzjoni għolja magħluqin;

Pjattaforma li ddur vojta tissostitwixxi direttament il-cam splitter u l-mutur DD. Il-pjattaforma li ddur vojta minn ġewwa hija pjattaforma ta 'preċiżjoni ta' pożizzjonament għoli li ddur, li għandha l-vantaġġi ta 'prezz baxx u ta' preċiżjoni għolja, u tokkupa pożizzjoni b'saħħitha fis-suq tal-pjattaforma li ddur.

12. Informazzjoni tal-Kumpanija

Imwaqqfa fl-2003, Guangdong Saini Intelliġenti Equipment Technology Co, Ltd, issa huwa manifattur professjonali integrat mal-produzzjoni, lR & D u l-kummerċjalizzazzjoni tal-prodott li jnaqqas il-veloċità għal aktar minn 10 snin fiċ-Ċina.

Fl-istadju inizjali, Saini Intelligent aġixxa bħala l-aġent tal-kina għall-komponenti pnewmatiċi famużi tad-dinja u komponenti ta 'awtomazzjoni. Wara snin ta 'żvilupp, Saini Intelligent stabbilixxa t-tim ta' riċerka u żvilupp tagħha u linji ta 'produzzjoni, u issa huwa wieħed mill-ftit manifatturi fiċ-Ċina li jimpenjaw ruħhom f'reducer tal-veloċità.

Saini Intelliġenti jipproduċi Attwatur li Jdur ta 'Preċiżjoni Vojta ta' Kwalità, Preċiżjoni Għolja XXY Allinjament Stadju, Angolu ta 'Tnaqqis tad-Dritt, Kaxex tal-gerboks vojta minn 90 Grad, Cam Indexer, Mini Parts Feeder, Planet Gearboxes, Drive Harmonic Reducer u Electric Motor, eċċ.

13. Informazzjoni relatata

X'inhi l-Karatteristika ta 'Cross Roller Bearing?

Il-bearings tal-cross-roller, minħabba ċ-ċirkwit ta 'ġewwa maqsum jew iċ-ċurkett ta' barra, huma mwaħħla mal-għonq trans-roller wara li jitgħabbew ir-romblu u l-ispacer, biex tiġi evitata s-separazzjoni minn xulxin, hekk meta tiġi installata l-għonq tal-cross roller. Billi r-rombli huma rranġati f'arranġament inkroċjat, sett wieħed biss ta 'għenuq bir-rombli maqsum jista' jiflaħ tagħbijiet fid-direzzjonijiet kollha, u r-riġidità tiżdied bi 3 sa 4 darbiet meta mqabbla mal-mudell konvenzjonali. Fl-istess ħin, peress li ċ-ċurkett ta ’ġewwa jew iċ-ċurkett ta’ barra tal-berings bir-rombli maqsuma għandu struttura ta ’żewġ partijiet, l-ispazju ħieles tal-berings jista’ jiġi aġġustat, u anke jekk tkun applikata preload, tista ’tinkiseb moviment rotazzjonali ta’ preċiżjoni għolja.

1. Bi preċiżjoni ta 'rotazzjoni eċċellenti

L-istruttura interna ta 'l-irfigħ ta' romblu maqsum hija rranġata f'90 ° perpendikulari għal xulxin minn rombli.

Spacer jew spacer jitqiegħed bejn ir-rombli biex ma jħallix li r-rombli jinqalbu bejn ir-rombli. Barra minn hekk, il-fenomenu tal-kuntatt jew il-fenomenu li jsakkar tar-romblu ma jseħħx; fl-istess ħin, peress li ċ-ċrieki ta 'ġewwa u ta' barra huma strutturi maqsuma, il-vojt jista 'jiġi aġġustat, u anke jekk tkun applikata preload, tista' tinkiseb moviment rotazzjonali ta 'preċiżjoni għolja.

2. L-operazzjoni hija simplifikata

Iċ-ċurkett ta 'barra jew iċ-ċurkett ta' ġewwa li huwa maqsum f'żewġ partijiet jitwaħħal flimkien wara r-romblu u l-kontenitur jitgħabbew, u għalhekk l-operazzjoni hija sempliċi ħafna biex tinstalla.

3. jifilħu tagħbijiet assjali u radjali kbar

Peress li r-rombli huma allinjati vertikalment ma 'xulxin mill-ispacers fuq il-wiċċ tat-tidwir tal-kanal ta' 90 °.

4. Ħlief ħafna spazju għall-installazzjoni

Id-daqs taċ-ċrieki ta 'ġewwa u ta' barra tal-berings bir-rombli maqsuma huwa minjaturizzat għal minimu. B'mod partikolari, l-istruttura ultra-rqiqa hija daqs żgħir viċin il-limitu u għandha riġidità għolja, u għalhekk hija l-aktar xierqa għar-rotazzjoni tal-ġonta jew tal-parti li ddur tar-robot industrijali u ċ-ċentru tal-magni. Firxa wiesgħa ta 'applikazzjonijiet bħal mwejjed tax-xogħol, partijiet li jduru tar-robot, imwejjed li jduru bi preċiżjoni, strumenti mediċi, strumenti tal-kejl, u tagħmir għall-manifattura tal-IC.

5. Kapaċità ta 'veloċità għolja

6. Naqqas it-tul tax-xaft u l-ispiża tal-magni, l-espansjoni termali twassal għal varjazzjoni limitata fil-ġeometrija

7. Separatur tan-nylon, mument baxx ta 'inerzja, torque baxx tal-bidu, faċli biex tikkontrolla diviżjoni angolari

8. Itejb il-forza ta ’qabel l-issikkar, ir-riġidità hija għolja, u r-romblu ta’ gwida għandu preċiżjoni għolja fit-tħaddim.

9. L-azzar karburizzat jipprovdi reżistenza għall-impatt eċċellenti u reżistenza għall-brix tal-wiċċ

10. Sempliċi iżda kompletament lubrikati
